Поступил заказ на проектирование и изготовление штампа для детали планка клинкерная.
Задача: оснастка должна работать в автоматическом режиме с механическим подающим устройством.
Материал изделия: сталь оцинкованная толщиной 0,7-1 мм.
Материал рабочих частей: сталь Х12МФ.

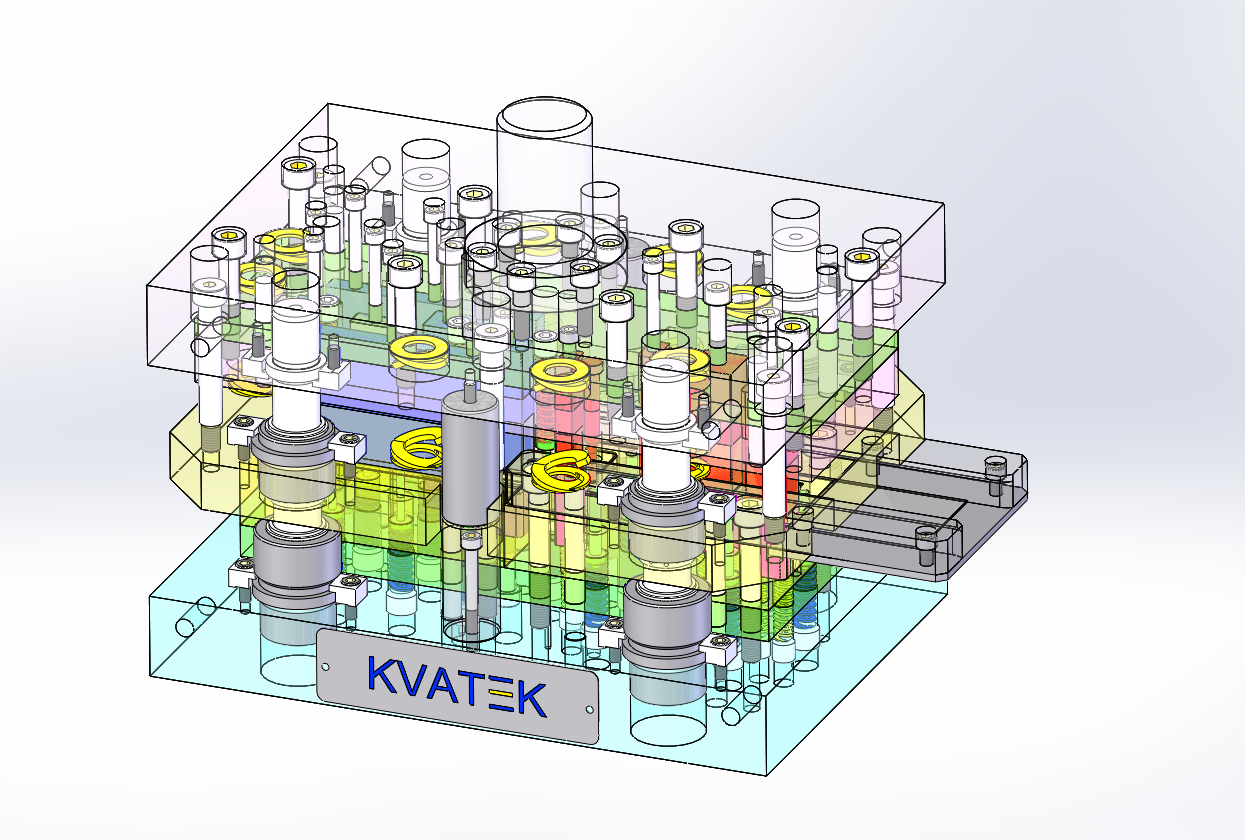

Процесс: был спроектирован комбинированный штамп последовательного действия с подвижным съемником.
Результат: Изготовление детали осуществляется за 4 шага. Надрезка и вырубка на первом и втором шаге, так же на втором шаге ловителем определяем положение заготовки. На третьем шаге происходит формовка и гибка детали. На заключительном шаге происходит окончательная гибка детали. Отрезку детали в нужную длину производит сам заказчик. Положение детали в штампе определяется направляющими планками.

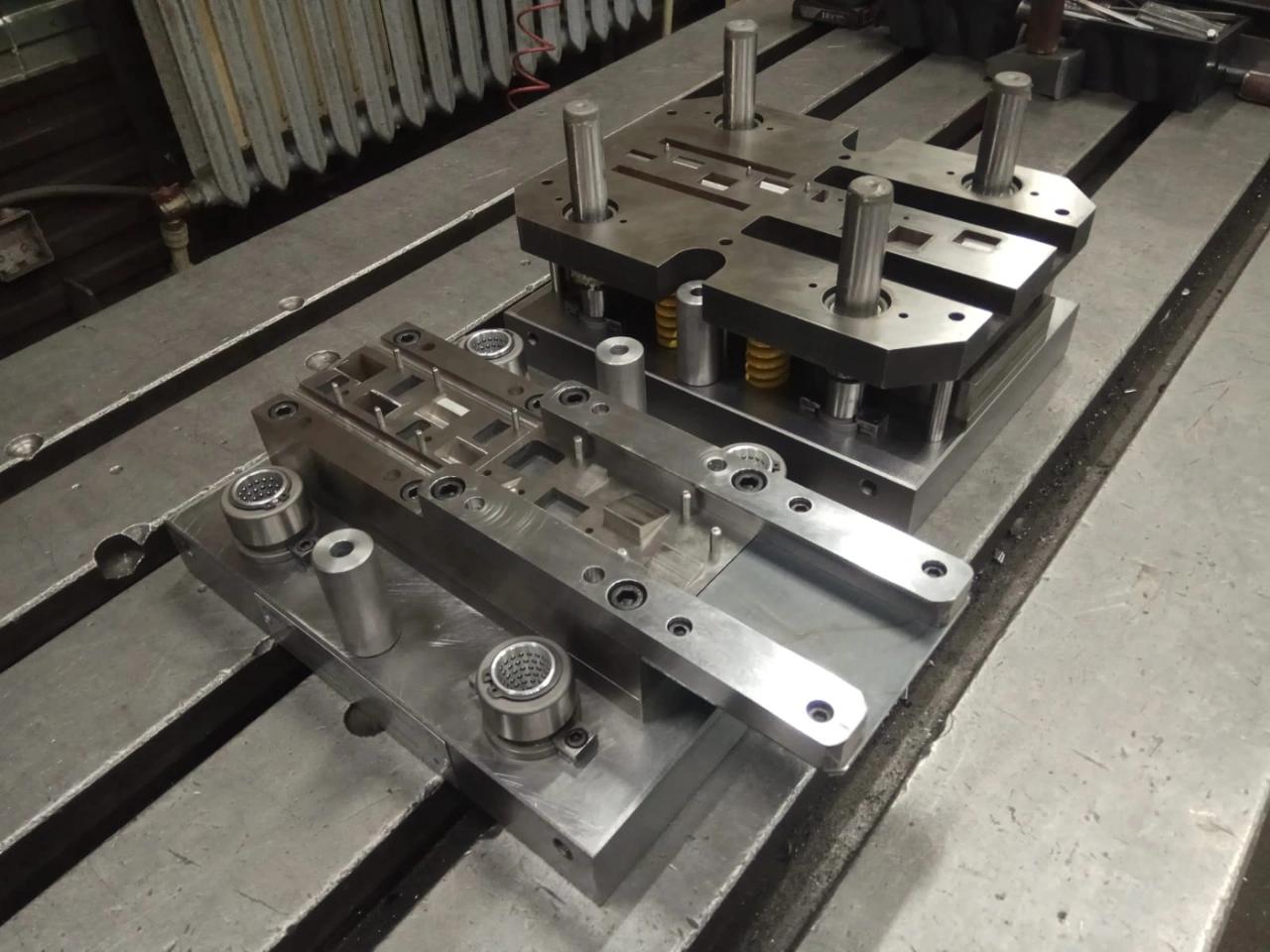

Штамп спроектирован, изготовлен, испытан и передан заказчику.
