Штамп для уголка формовочного: 5 операций в одном цикле

Задача от заказчика

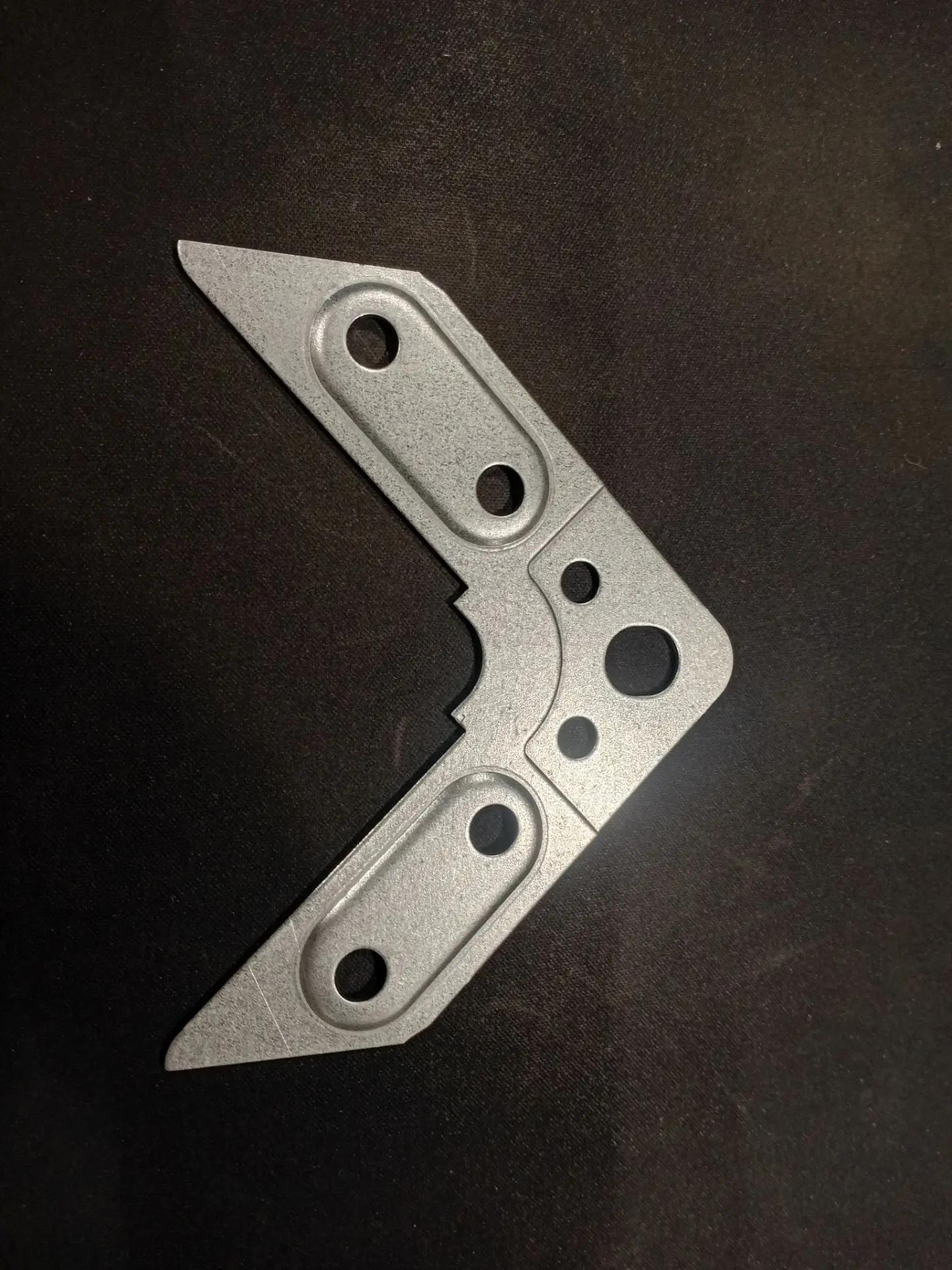

Поступил заказ на проектирование и изготовление штампа для детали «уголок формовочный». Исходные требования:

• Материал заготовки: сталь 08пс, толщина 1,7 мм;
• Режим работы: автоматический цикл с механическим подающим устройством — без участия оператора на каждом такте;
• Цель оснастки: получить готовую деталь за один проход через штамп.

Решение: комбинированный штамп последовательного действия

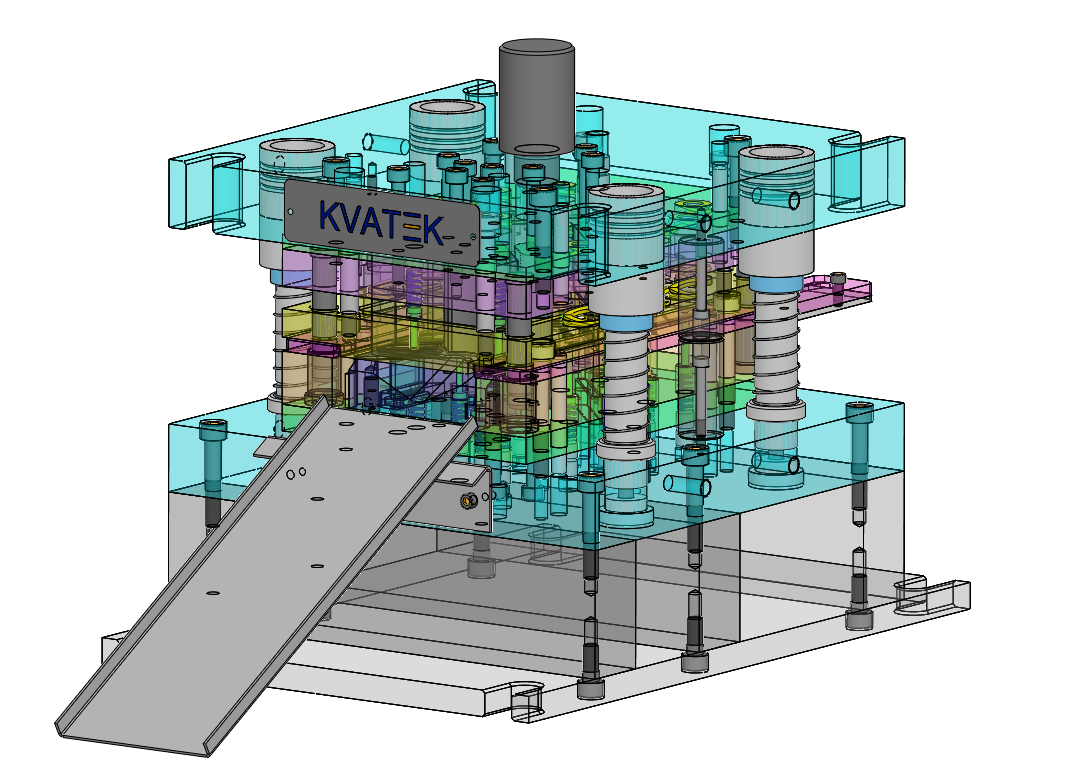

Мы спроектировали комбинированный штамп на 4-х направляющих с подвижным съёмником. Деталь формируется за пять последовательных операций в одном цикле:

1. Шаг 1–2. Вырубка. Формируются контурные вырезы заготовки — заготовка получает базовый профиль уголка.
2. Шаг 3. Контроль и довырубка. Ловитель фиксирует положение заготовки в матрице, исключая смещение при подаче. Одновременно вырубается дополнительная часть профиля уголка.
3. Шаг 4. Формовка. Пуансон сгибает деталь — формируется основная плоскость уголка под заданным углом.
4. Шаг 5. Отрубка и доформовка. Готовая деталь отрубается от ленты, одновременно формуется заключительная часть профиля.

Ключевые инженерные решения

• Система отлипателей прижимает уголок к планкам матрицы после формовки. Деталь не «прилипает» к пуансонам и свободно выталкивается съёмником — без заклиниваний в автоматическом цикле.
• Ловитель-фиксатор на третьем шаге обеспечивает стабильность геометрии детали при подаче ленты.
• Рабочие части из стали Х12МФ из легированной стали с высокой твёрдостью и износоустойчивостью. Обеспечивает ресурс матриц на сотни тысяч циклов без переточки.

Параметры оснастки (по сборочному чертежу)

• Пресс: STA-80, ход ползуна 150 мм;
• Расчётное усилие: 45 тс;
• Направляющие колонны: Ø28 H7/h6 (пара), Ø50 H7/h4 (внешняя пара);
• Габариты матрицы: 350 × 500 мм;
• Позиций в сборке: 49.

Результат для производства заказчика

Одна деталь за один такт. Автоматическая подача, отсутствие ручных операций между шагами, стабильная геометрия благодаря ловителю и отлипателям. Штамп рассчитан на серийный выпуск без промежуточной переналадки.
