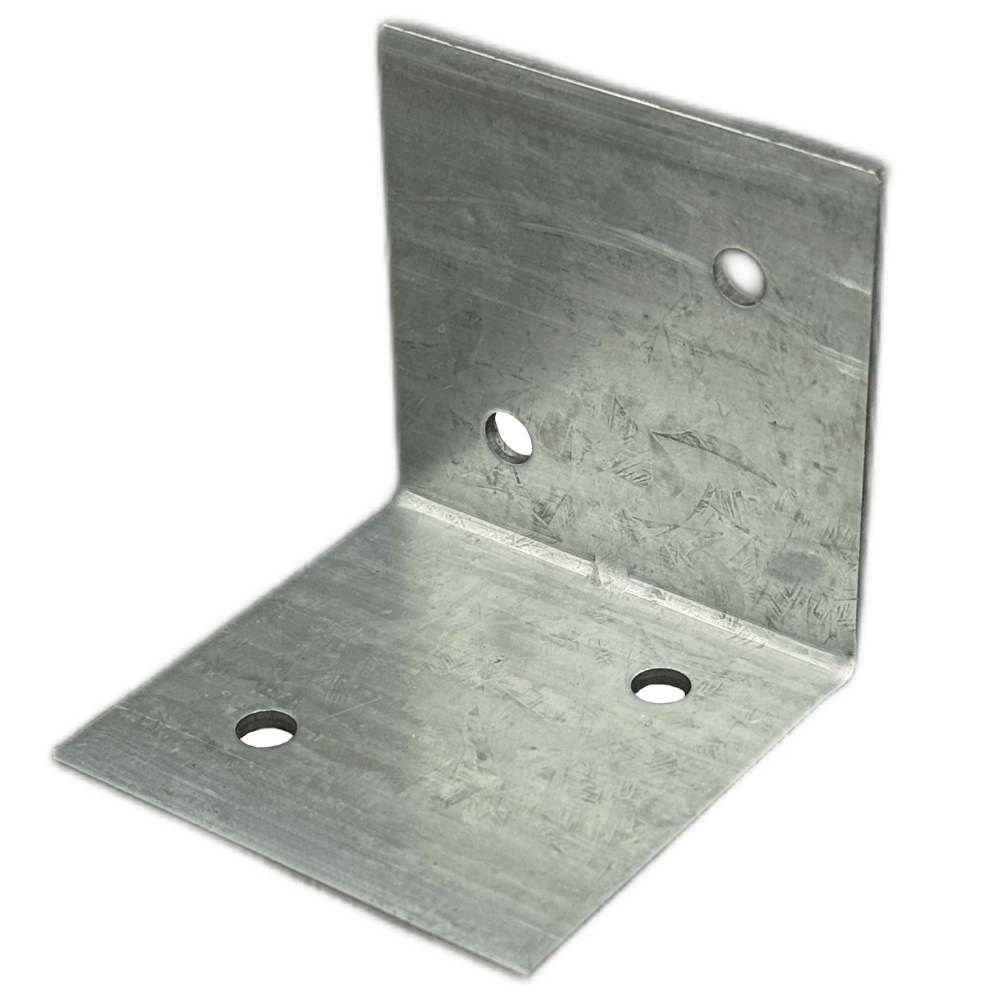

Поступил заказ на проектирование и изготовление штампа для детали уголок.
Задача: оснастка должна работать в автоматическом режиме с подающим устройством.
Материал изделия: сталь оцинкованная 08пс толщиной 2 мм.
Материал рабочих частей штампа: сталь Х12МФ.

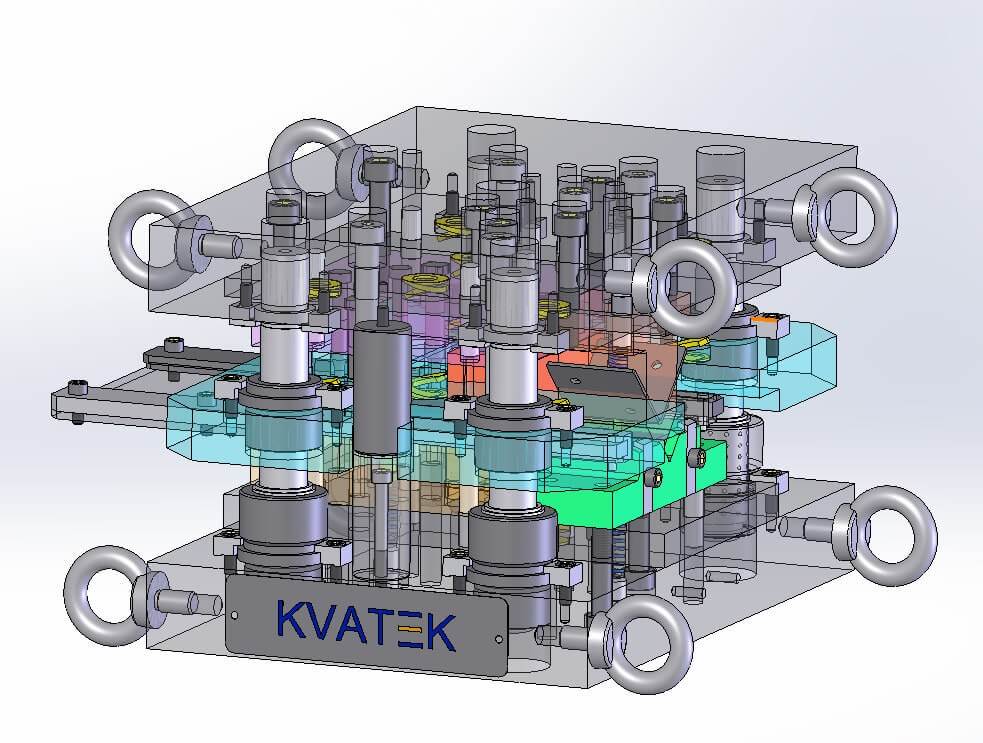

Процесс: был спроектирован штамп комбинированного последовательного действия с подвижным съемником и двумя направляющими.
Результат: изготовление детали осуществляется за четыре шага. На первом и втором шагах вырубаются отверстия и фаски по краям детали. Для сокращения расхода материала ленты вместо отрубного пуансона спроектирован нож, который отрубает деталь на третьем шаге. Гибка детали происходит на четвертом шаге, после чего деталь выталкивается лентой в лоток.

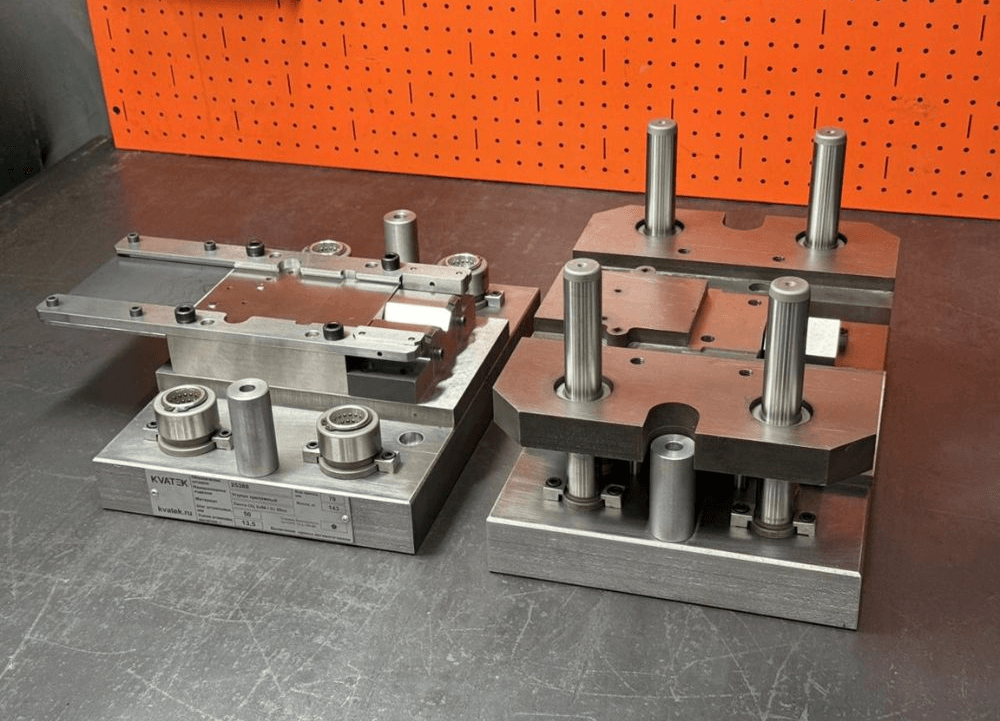

Штамп спроектирован, изготовлен и испытан.
