Заказ на проектирование и изготовление штампа для вырубки, гибки кронштейна 110х110х2,5.
Материал – горячекатаная стальная полоса толщиной 2,5 мм. Деталь имеет 2 отгиба на 90 градусов, основное требование – минимальная погрешность углов.
Спроектирован штамп последовательного действия по чертежу изделия.

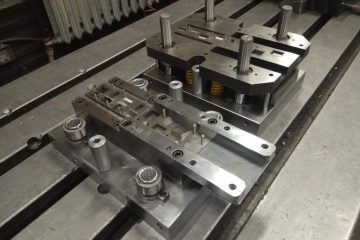

Штамп используется для работы в автоматическом режиме. На последнем шаге происходит гибка и отрезка детали. Штамп имеет 4 направляющих узла. Готовая деталь выталкивается лентой из штампа и попадает в контейнер для деталей. Весь отход попадает в провальное окно в столе пресса. Материал рабочих частей – сталь Х12МФ. Для загиба полок применены гибочные ролики, которые имеют ряд преимуществ: меньшее усилие гибки, внешний вид отгиба лучше, налипание материала на инструмент меньше, но сложны в изготовлении.
